tube fitting/튜브 피팅/튜브 피팅 종류

---

진공과 관련된 공부를 하다 보면 tube fitting을 사용할 일이 생긴다. tube fitting은 말 그대로 관 이음쇠를 뜻한다. 튜브 피팅으로 규격화되어 있는 회사인 스웨즈락(Swagelok)에 기초하여 살펴본 튜브 피팅의 기본적인 분류는 다음과 같다.

1. 유니온

유니온의 4가지 종류의 모양에서 tube fitting의 모양이 변화가 일어나게 되므로 기본적인 모양 4가지를 먼저 알아두도록 한다.



출처: 스웨즈락 코리아





2. 커넥터

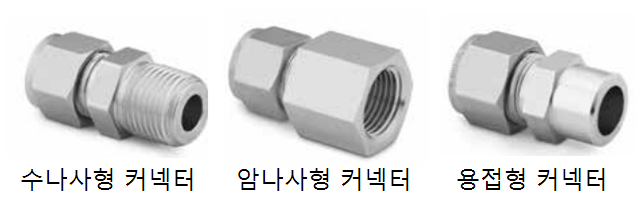

다른 부위와 연결을 해주는 연결부위의 모양에 따라서 수나사형, 암나사형 커넥터가 있고, 용접이 가능한 부분으로 이루어져 있는 용접형 커넥터가 존재한다. tube fitting에서 중요한 것 중에 하나가 암나사형인지 수나사형인지를 확인하는 일이다. 둘을 잘 구분해야 tubing끼리 연결을 시켜줄 수 있게 된다.



출처: 스웨즈락 코리아





3. 리듀서

직경이 다른 tubing을 연결해주는 tube fitting을 말한다. 예를 들어서 1/2" tubing에서 1/4" tubing을 연결해주고 싶다면 1/2" to 1/4" fitting을 사용하면 된다.



출처: 스웨즈락 코리아





4. 이외 부품

tube fitting은 아니지만 tube fitting에 꼭 필요한 부품들이다.



4-1) 너트

tube fitting의 끝을 막아주는 역할을 한다.



출처: 스웨즈락 코리아



4-2) 패럴

LOK fitting에서 tubing의 밀폐 역할을 해준다.



출처: 스웨즈락 코리아





4-3) 가스켓과 O-ring

가스켓은 VCR fitting에서 tubing의 밀폐 역할을 해준다.

O-ring은 VCO fitting에서 tubing의 밀폐 역할을 해준다.



출처: 스웨즈락 코리아



스웨즈락 코리아 바로가기 https://seoul.swagelok.com/en
