스웨즈락 VCR 조립

생각보다 많은 사람들이 스웨즈락에서 제공하는 VCR 조립 방법을 어려워하는 것 같아서 이 포스팅을 준비했다. VCR을 체결하기 이전에 가장 기본이 되는 것은 암나사와 수나사의 조립을 이해하는 것이다.



암나사 female

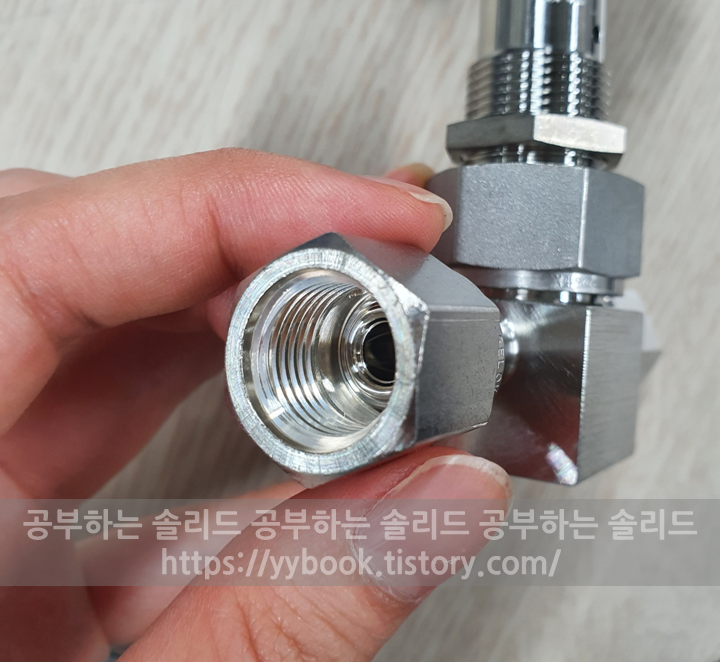

암나사는 위의 사진에서와 같이 나사선이 안쪽에 나있는 것을 말하며, 보통 너트를 말하기도 한다.



수나사 male

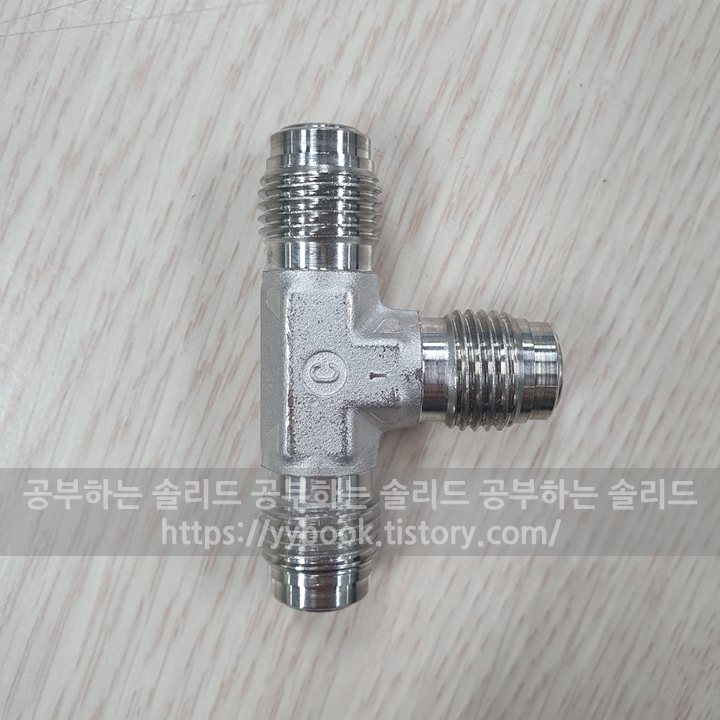

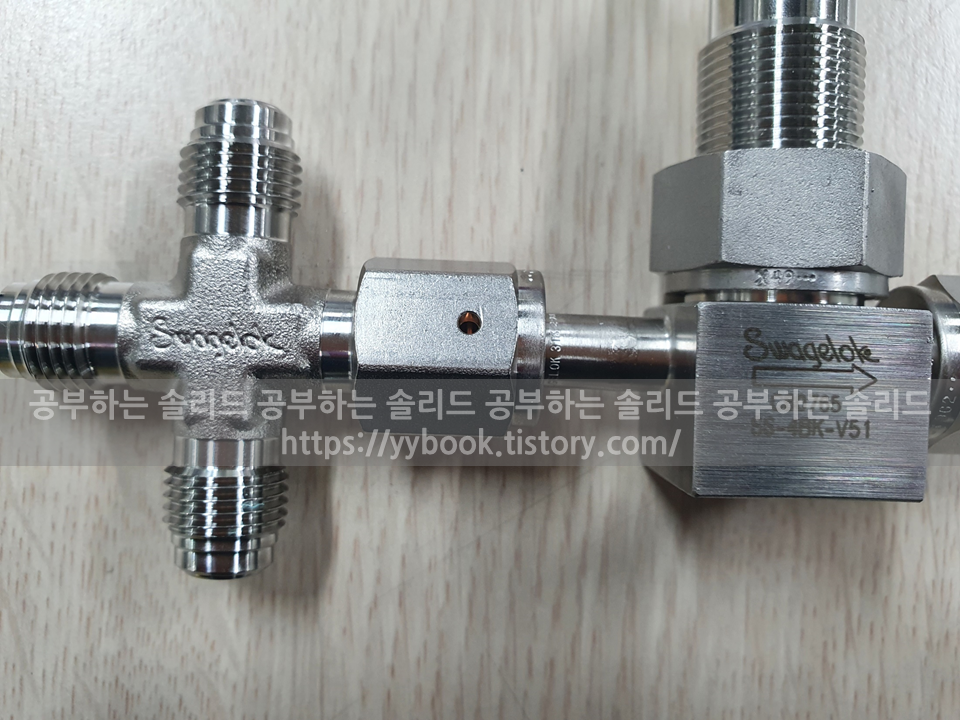

수나사는 위의 사진과 같이 나사선이 바깥쪽으로 나있어서 암나사와 체결이 될 수 있도록 구성된 나사를 말한다.



VCR 체결 방법

이렇게 두 가지 나사가 세트로 연결이 되어 튜브 피팅이 체결된다. 여기서 VCR 피팅이라고 했을 때는 앞 선 포스팅에서도 말했듯이 Cu gasket을 사용하는 체결 방법이며, VCR 나사의 입구 부분 모양이 둥그런 모양을 하고 있는 것을 말한다고 했었다. 이를 이용해서 VCR 조립 방법에 대해서 알아보겠다.



https://yybook.tistory.com/3?category=824707

VCR fitting/VCR 피팅

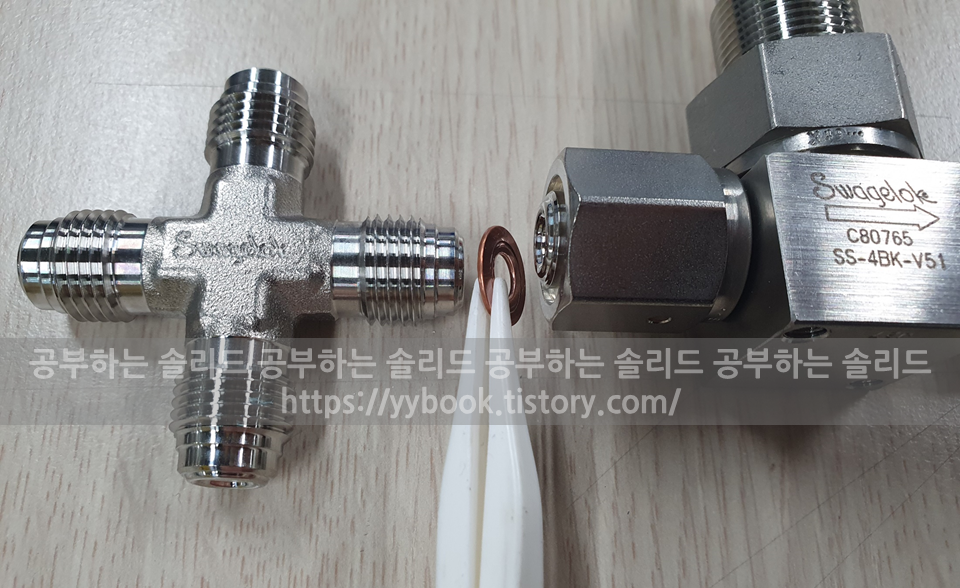

위 사진을 보면 수나사, Cu gasket, 암나사 순으로 나열되어 있는 것을 볼 수 있다. VCR 피팅은 이 순서대로 맞닿게 하여 나사를 체결해주면 되는 것이다. 곧바로 Cu gasket을 나사의 입구에 놓을 수 없기 때문에 다음과 같이 하는 방법을 추천한다.

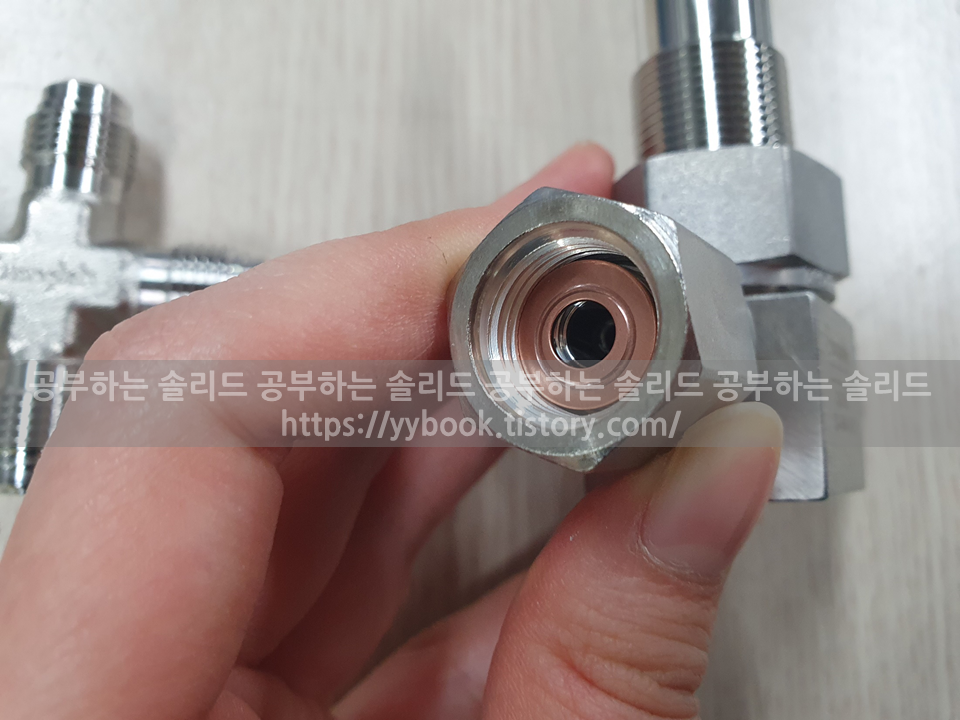

위 사진과 같이 VCR 암나사쪽에 Cu gasket을 먼저 넣어준 후에 수나사를 암나사에 넣어서 나사를 체결해주면 간단하게 VCR 체결이 되며, 이후 적당한 렌치를 이용해서 두 나사를 조여주면 완료된다. 여기서 주의할 점은 사진에서 보는 것처럼 한 번 사용한 Cu gasket은 둥근 원 자국이 남는다는 것이다.

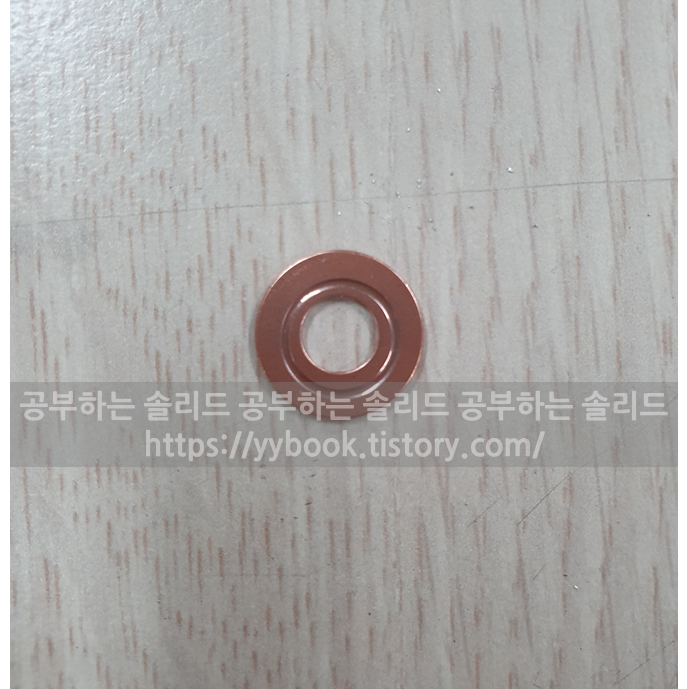

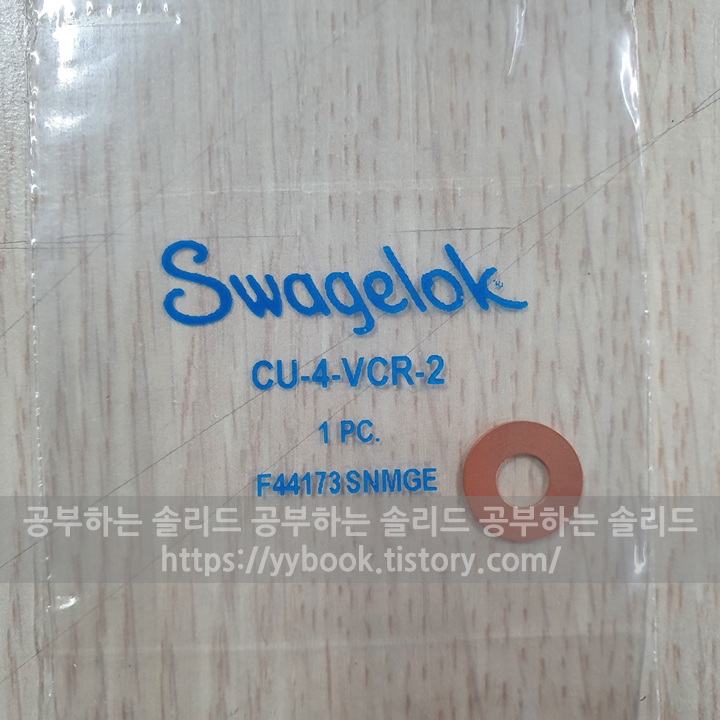

위 두 사진을 보면 왼쪽은 사용한 후의 Cu gasket이고 오른쪽은 사용하기 전 Cu gasket이다. VCR을 체결할 때 주의해서 구분하여 사용하여야할 것이다.
